Стенд высоковольтный акустический СВА-1750 предназначен для нахождения мест повреждения кабельных линий с переходным сопротивлением R >= 500 Ом акустическим методом совместно с приемником П‑90 0 и акустическим датчиком.

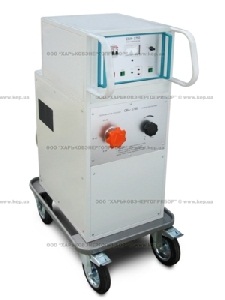

Стенд высоковольтный акустический СВА-1750 выполнен ввиде мобильного блока.
-
Технические Дан ные
|
Параметр |
Значение |
|
Емкость накопителя, мкФ |
4 х 15,0 |
|
Максимальное выходное напряжение по ступеням, кВ |
80 |
|
- первая ступень, кВ |
8 |
|
- вторая ступень, кВ |
16 |
|
- третья ступень, кВ |
32 |
|
Максимальная энергия импульса разряда на любой ступени, Дж |
1664 |
|
Режимы работы: |
|
- ручной
|
Да |
|
- автоматический (с интервалом следования импульсов разряда, с) |
Да (0,5; 1; 2; 3; 5) |
|
Напряжение питающей сети однофазного переменного тока, В |
220±20 |
|
Частота питающей сети, Гц |
50±2 |
|
Габаритные размеры, мм |
600х1500х900 |
|
Масса, кг, не более |
120 |
-
Условия Эксплуата ции
Аппарат рассчитан для эксплуатации в помещениях или под навесом при следующих условиях:
|
Параметр |
Значение |
|
Температура окружающей среды, °С |
от -10 до +40 |
|
Относительная влажность, %, не более |
80 при температуре +20 °С |
|
Атмосферное давление, кПа (мм. рт. ст.) |
84,0 – 106,7 (630 – 800) |
|
Обслуживающий персонал, человек, не менее |
2 |
Допускается питание от автономного генератора электроснабжения мощностью не менее 2,0 кВА.
-
Комплект Поста вки
|
Наименование |
Количество |
|
Стенд высоковольтный СВА-1750 |
1 |
|
Блок управления |
1 |
|
Блок высоковольтный |
1 |
|
Кабель сетевой (длина 10 м) |
1 |
|
Кабель заземления (длина 10 м) |
1 |
|
Кабель высоковольтный ПВВЭ-60-3,5 (длина 10 м) |
1 |
|
|
|
Документация |
|
Руководство по эксплуатации |
1 |
