Выключатель ВНА (или выключатель нагрузки) предназначен для коммутации под нагрузкой цепей трёхфазного тока частотой 50 Гц напряжением 6 или 10 кВ в шкафах комплектных распределительных устройств (КРУ), комплектных трансформаторных подстанциях (КТП) и в камерах обслуживания (КСО).

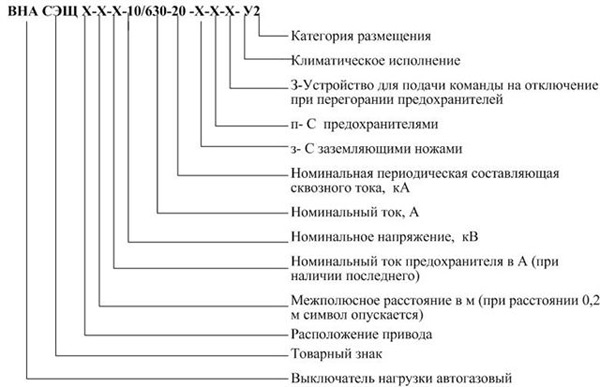

Структура условного обозначения
|
Расположение приводов управления |
|
Л |
с левосторонним расположением всех приводов |
|
П |
с правосторонним расположением всех приводов |
|
Лп |
с левосторонним приводом главных ножей и правосторонним приводом ножей заземления |
|
Пл |
с правосторонним приводом главных ножей и левосторонним приводом ножей заземления |
|
Лпл |
с левосторонним приводом главных ножей, правосторонним приводом ножей заземления, находящихся со стороны подвижного контакта и левосторонним приводом второго вала заземления, находящегося со стороны неподвижно контакта |
|
Ллп |
с левосторонним приводом главных ножей, левосторонним приводом ножей заземления, находящихся со стороны подвижного контакта и правосторонним приводом второго вала заземления, находящегося со стороны неподвижного контакта |
|
Плп |
с правосторонним приводом главных ножей, левосторонним приводом ножей заземления, находящихся со стороны подвижного контакта и правосторонним приводом второго вала заземления, находящегося со стороны неподвижного контакта |
|
Ппл |
с правосторонним приводом главных ножей, правосторонним приводом ножей заземления, находящихся со стороны подвижного контакта и левосторонним приводом второго вала заземления, находящегося со стороны неподвижного контакта |
|
Пр |
продольного исполнения (привода справа) |
|
Лр |
продольного исполнения (привода слева) |
Технические характеристики
|
Наименование параметра |
ВНА СЭЩ-10 с заземляющими ножами |
ВНА СЭЩ-10 с
заземляющими ножами и предохранителями |
|
Номинальное напряжение, кВ |
10 |
10 |
|
Наибольшее рабочее напряжение, кВ |
12 |
12 |
|
Номинальный ток, А |
630 |
630 |
|
Ток электродинамической стойкости, кА |
51 |
51 |
Номинальное начальное значение
периодической составляющей сквозного тока короткого замыкания, кА |
20 |
20 |
|
Масса, кг |
52 |
87 |
|
Габаритные размеры, мм |
- |
- |
|
длина x ширина x высота |
613 x 740 x 480 |
1112 x 740 x 480 |
|
Вагонная норма, шт |
84 |
64 |
|
- контейнер 5т |
12 |
8 |
|
- контейнер 3т |
6 |
4 |
|
Наименование показателя классификации |
Исполнение |
|
Климатическое исполнение |
У2 |
|
Высота над уровнем моря, м |
1000 |
|
Температура окружающего воздуха, С |
+40°,-45° |
|
Допустимая степень загрязненности атмосферы по инструкции И34-70-009-83 |
II |
|
Вид применяемого принципа гашения дуги |
Автогазовый - гашение дуги осуществляется потоком
газов, выделяющихся из стенок дугогасящей камеры
под воздействием на них гасимой дуги. |
|
Тип эксплутационного назначения. |
Общего назначения -1А. |
|
Конструктивная связь между полюсами. |
Трёхполюсная. |
|
Характер конструктивной связи с приводом. |
С отдельным приводом, связанным с выключателем нагрузки
механической передачей, монтируемой на месте установки
выключателя. Для ВНА СЭЩ, серии Пр–шестигранным рычагом |
|
Вид привода в зависимости от рода энергии. |
Пружинный, использующий потенциальную энергию,
запасённой в пружине, заводимой вручную или каким-либо
другим устройством. |
|
Наличие встроенных элементов защиты и заземления. |
Со встроенными плавкими предохранителями, включёнными
последовательно с выключателем нагрузки, со встроенными
ножами заземления, отключения аппарата
при перегорании предохранителей |
|
Наличие видимого воздушного промежутка между контактами полюсов отключенного выключателя. |
Между контактами полюса отключенного выключателя
нагрузки имеется видимый промежуток. |
|
Положение приводов главных и заземляющих ножей относительно аппарата |
Привода могут располагаться как с одной из сторон
(все справа или слева), так и с двух сторон
(справа привод главных ножей, слева привода
ножей заземления и наоборот) |
