Назначение и область применения
Светодиодное энергосберегающее устройство (в дальнейшем «устройство») состоит из светодиодного светильника и датчика движения. Устройство включает освещение, как только в зоне действия появляется человек.
Устройство устанавливается на объектах ЖКХ:
В подъездах жилых зданий.
На лестничных площадках и тамбурах.
Подвалах и чердаках жилых зданий.
Тамбурах и холлах при входе в квартиру.
Конструкция и принцип действия

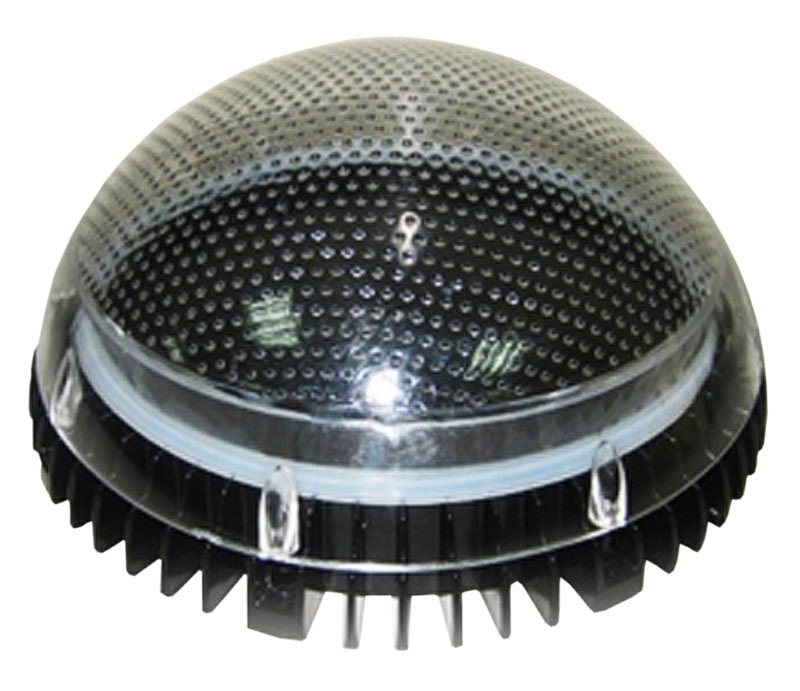

Светодиодный светильник состоит из металлического основания-радиатора, на котором установлен светодиодный модуль (кластер) и драйвер питания светодиодов. Светопропускающая крышка полусферической формы закрывает кластер и драйвер светодиодов. Рабочая поверхность крышки выполнена в виде многоточечного диффузора (рассеивателя). Для защиты от попадания в светильник воды и пыли между крышкой и основанием закладывается уплотнительная прокладка из термостойкой резины. Сетевой кабель электропитания вводиться через уплотнительную резиновую втулку в корпус светильника.
Светильник крепится на стену или потолок с помощью саморезов или дюбелей
Технические характеристики светильника
|
Напряжение питания сети, В |
50-60Гц |
|
Потребляемая мощность, Вт, не более |
16 |
|
Коэффициент мощности, не менее |
0,7 |
|
Световой поток, не менее, лм |
1200 |
|
Полный угол излучения, 2Ө1/2, угл. град |
125 |
|
Освещенность по оси на расстоянии 2 м, лк, не менее |
90 |
|
Освещенность по оси на расстоянии 3 м, лк, не менее |
40 |
|
Степень защиты (пыле-брызгозащищенное) |
IP54 |
|
Диапазон рабочих температур |
от - 20º С
до + 40º С |
|
Относительная влажность, % |
98 |
Габаритные размеры:
- диаметр
- высота |
230 мм
95 мм |
|
Масса светильника, грамм, не более |
800 |

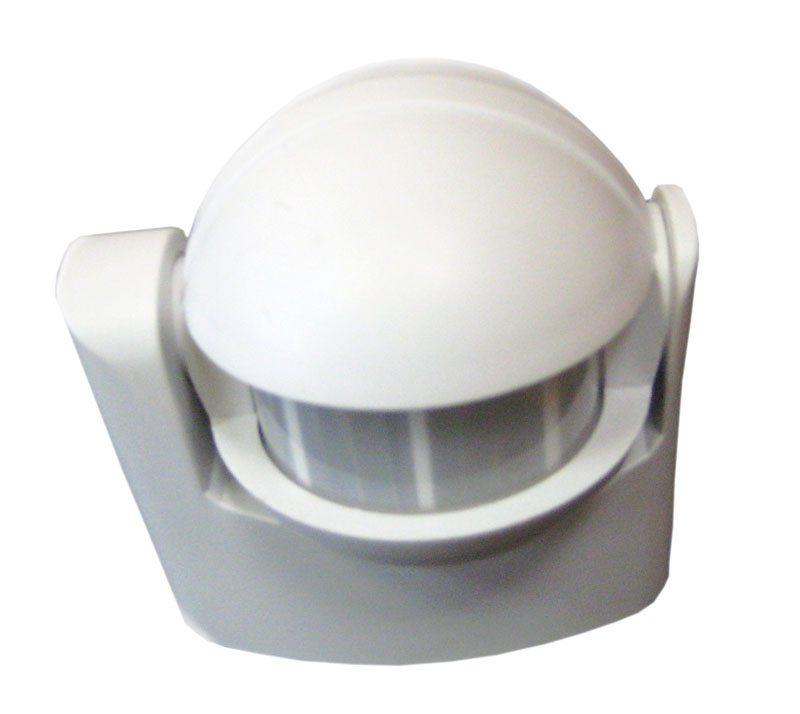

ДАТЧИК ДВИЖЕНИЯ
.jpg)
Назначение и область применения
Датчик движения управляет работой светодиодного светильника (включает освещение, как только в зоне действия появляется человек).
Общая информация
Датчик движения устанавливается вне светодиодного светильника в месте, удобном для фиксации перемещения человека на объекте. Предпочтительной является установка датчика движения сбоку по направлению движения, чтобы посетители пересекали несколько секторов. Датчик движения работает в пассивном режиме инфракрасного излучения. Он реагирует на движение источников тепла. Если, например, в зону действия входит человек, то в темноте автоматически включается источник света.
Свет встречает посетителей и прогоняет взломщиков. Датчик движения ИК-диапазона экономит электроэнергию, т.к. лампы автоматически отключаются по окончанию установленного времени горения. Встроенный светодиод предотвращает работу датчика движения днём. Крепление нижней части к стене осуществляется с помощью саморезов на оптимальной монтажной высоте около 2,4м.
Технические характеристики датчика
|
Напряжение питания, В |
220 (+10; - 15%), 50-60Гц |
|
Угол захвата, град |
110 (есть 180 градусов) |
|
Дистанция захвата, м |
12 |
|
Угол наклона |
вертикально |
|
Время настройки, мин |
5 сек.-8 мин. |
|
Настройка на степень освещённости |
от высокой до низкой |
|
Потребляемая мощность в режим ожидания, Вт |
около 1 Вт |
|
Степень защиты |
IP44 |
