Незаземляемый комбинированный трансформатор НТОЛП-НТЗ-10 УХЛ2,НТОЛП-НТЗ-6 УХЛ2 внутренней установки. Обеспечивает передачу сигнала измерительной информации приборам измерения, устройствам защиты, сигнализации, автоматики и управления, а также контроля изоляции. Предназначен для использования в цепях коммерческого и технического учета электроэнергии в электрических установках переменного тока на соответствующий класс напряжения.
Технические характеристики трансформатора НТОЛП-НТЗ-10 УХЛ2,НТОЛП-НТЗ-6 УХЛ2
|
Класс напряжения, кВ |
6 |
10 |
|
Наибольшее рабочее напряжение, кВ |
7,2 |
12 |
|
Номинальное напряжение первичной обмотки, кВ |
3
3,3
6
6,3
6,6
6,91) |
10
10,5
111) |
|
Номинальное напряжение вторичной обмотки, В |
100; 110; 120; 127; 200; 230; 2201) |
|
Класс точности вторичной обмотки |
0.2; 0.5; 1.0; 3.0 |
|
Номинальная мощность вторичной обмотки, ВА |
См. таблицу диапазонов номинальных мощностей |
|
Предельная мощность вне класса точности, ВА |
400 |
|
Номинальная частота, Гц |
50 или 602) |
|
Группа соединения обмоток |
|
|
- с одной вторичной обмоткой |
1/1–0 |
|
- с двумя вторичными обмотками |
1/1/1–0–0 |
1) По требованию заказчика трансформаторы могут быть изготовлены с другими номинальными значениями.
2) Для экспортных поставок.
Диапазоны значений номинальных мощностей вторичных обмоток для соответствующих классов точности
|
Класс точности первой вторичной обмотки |
Класс точности второй вторичной обмотки |
Номинальная мощность вторичной обмотки при заданном классе точности, ВА |
Суммарная мощность вторичных обмоток при заданном классе точности, ВА |
|
одна обмотка |
две обмотки |
|
0.2 |
0.2(0.5;1.0;3.0) |
5-40 |
10-40 |
|
0.5 |
0.5(1.0;3.0) |
10-100 |
20-100 |
|
1.0 |
1.0(3.0) |
20-200 |
50-200 |
|
3.0 |
3.0 |
100-300 |
150-300 |
Технические характеристики трансформатора тока в составе комбинированного трансформатора приведены в
общих сведениях о комбинированных трансформаторах
Уровень частичных разрядов изоляции первичной обмотки
|
Класс напряжения, кВ |
Напряжения измерения ЧР, кВ |
Допускаемый уровень ЧР, пКл |
|
6 |
7,92 |
20 |
|
10 |
13,2 |

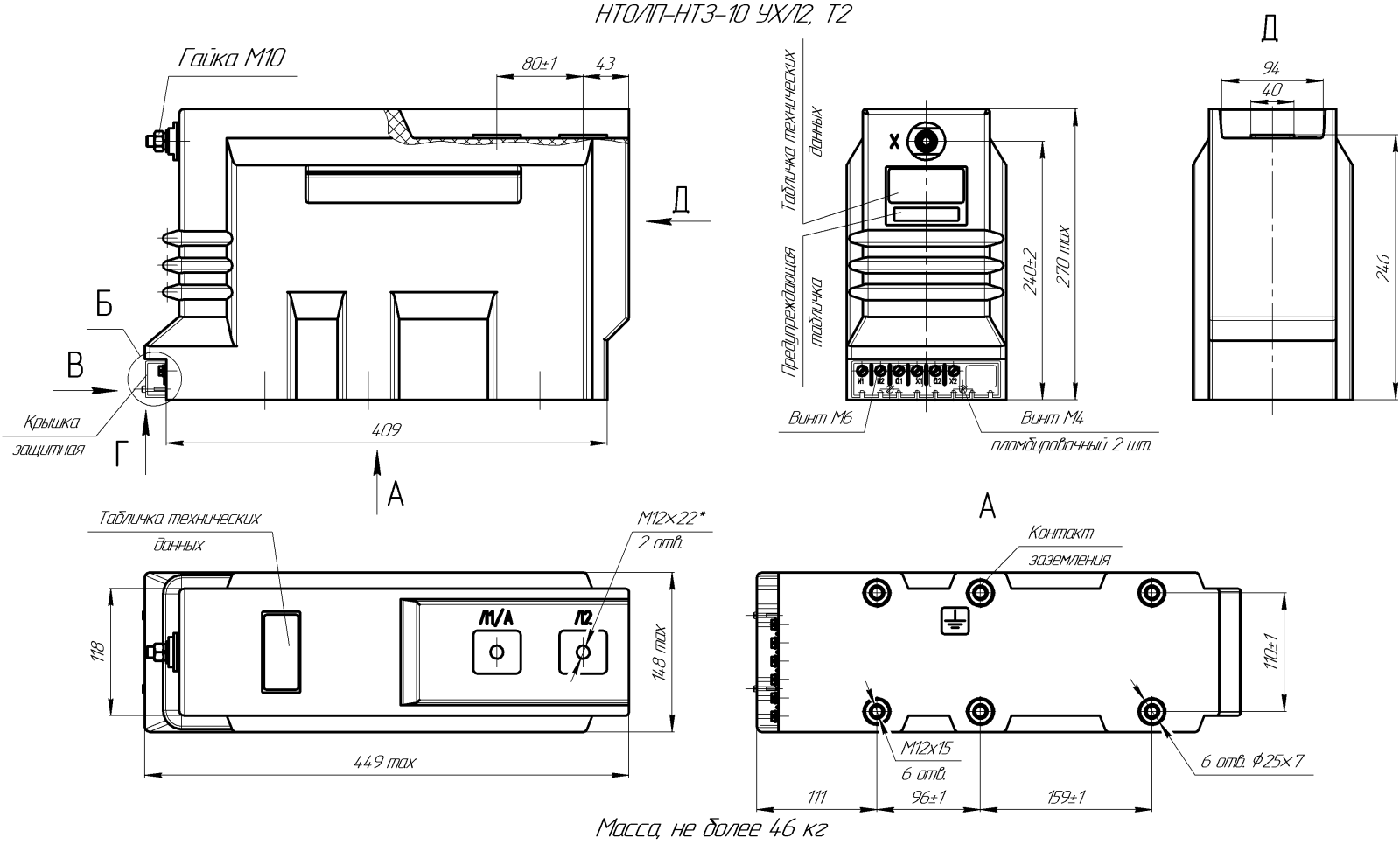

Габаритный чертеж трансформатора НТОЛП-НТЗ-10 УХЛ2,НТОЛП-НТЗ-6 УХЛ2 скачать
